概述

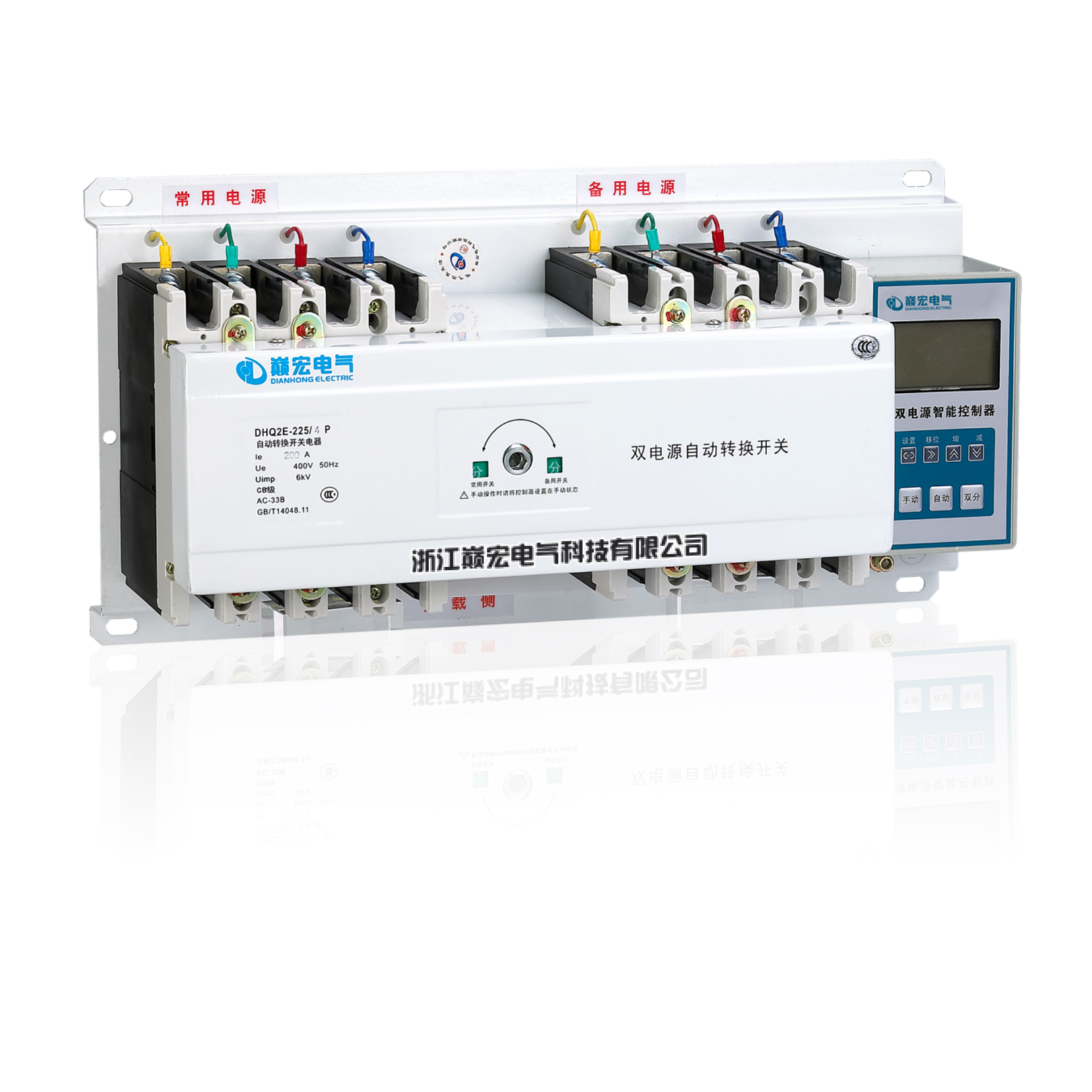

DHQ2系列雙電源自動轉換開關(以下簡稱雙電源)，它適用于交流50Hz/60Hz，額定工作電壓400V、額定工作電流10A~1600A的供電系統，能實現常用電源(N)與備用電源(R)之間的自動或手動切換。特別適用于需要消防需求的寫字樓、商場、銀行、高層建筑、醫院、劇院、礦業及軍事設施等的照明線路用。
本產品符合GB/T 14048.11標準。

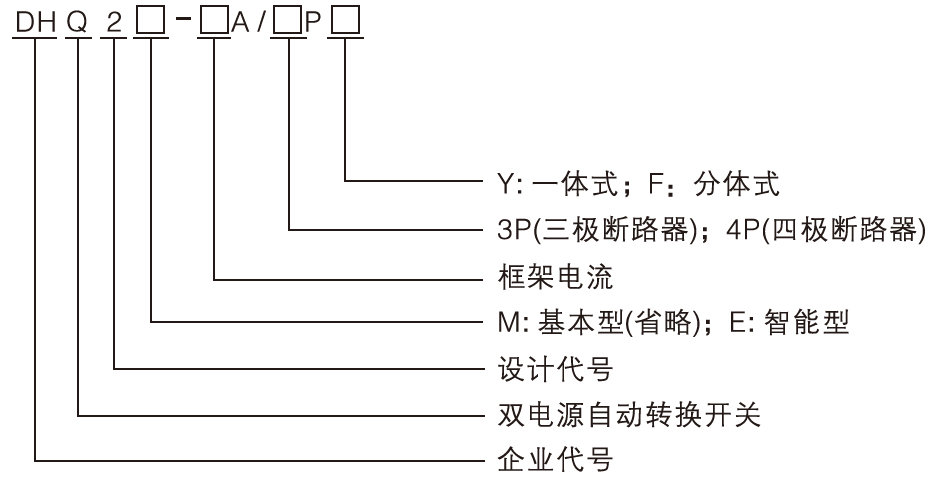

型號及含義
正常工作條件和安裝條件
◆ 安裝地點的海拔不超過2000m。
◆ 周圍空氣溫度
◇ 周圍空氣溫度上限為+40℃，下限為-5℃，且24h的平均值不超過+35℃。
◆ 大氣濕度
◇ 最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于濕度變化偶爾產生的凝露應采取特殊的措施。
◆ 污染等級：3級
◆ 安裝類別：IV級；傾斜度不大于±23°。
技術要求
◆ 自投自復：
◇ 當常用電源正常時，常用電源合，備用電源分，自動轉換開關處于(1，0)狀態。
◇ 當常用電源異常時，常用電源分，備用電源合，自動轉換開關處于(0，1)狀態。
◇ 當常用電源隊恢復正常時，常用電源合，備用電源分，自動轉換開關又處于(1，0)狀態。
◆ 自投不自復：
◇ 當常用電源正常時，常用電源合，備用電源分，自動轉換開關處于(1，0)狀態。
◇ 當常用電源異常時，常用電源分，備用電源合，自動轉換開關處于(0，1)狀態。
◇ 當常用電源恢復正常時，自動轉換開關仍處于(0，1)狀態，只有操作“復位”按鈕，才能使常用電源合，備用電源分，自動轉換開關才能轉回到(1，0)狀態。
◆ 互為備用：
◇ 當常用電源正常時，常用電源合，備用電源分，自動轉換開關處于(1, 0)狀態。
◇ 當常用電源異常時，常用電源分，備用電源合，自動轉換開關處于(0, 1)狀態。
◇ 當常用電源恢復正常時，自動轉換開關仍處于(0，1)狀態，只有備用電源斷電，才能使常用電源合，備用電源分，自動轉換開關才能轉回到(1，0)狀態。
產品性能參數
外形及安裝尺寸

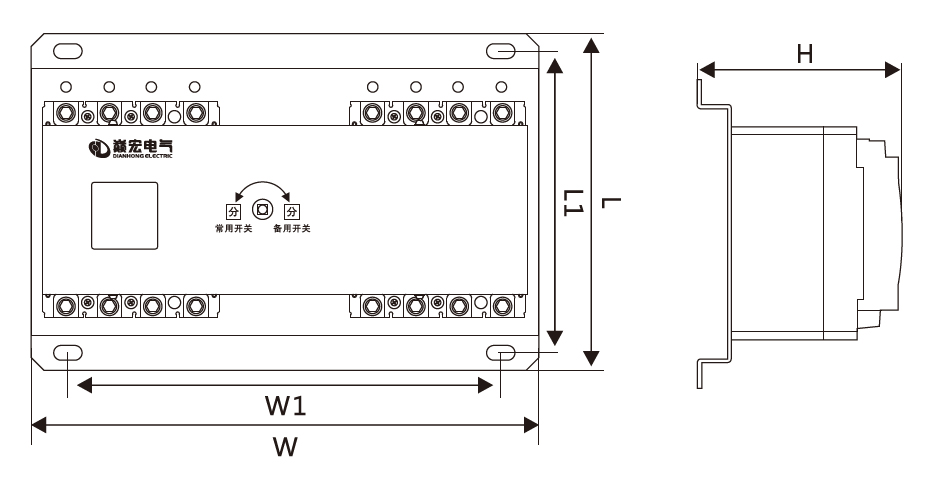

DHQ2外形及安裝尺寸

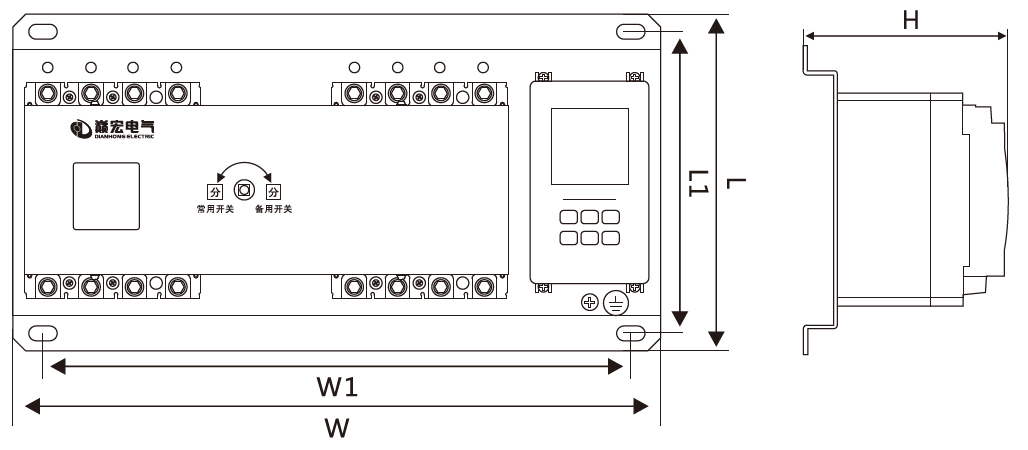

DHQ2E外形及安裝尺寸

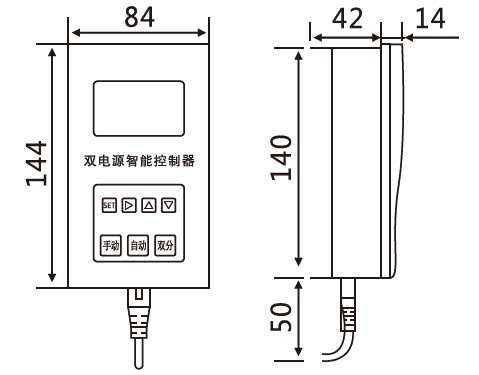

智能控制器的外形及安裝尺寸
